Теплица, погреб, котельная
Контроль температуры и влажности в местах, где нужен простой автономный датчик с BLE-передачей и быстрым USB просмотром.
HR202
DS18x20
пороги Live
Sensor Gateway на CH592 BLE USB stick
TPlung
TPlung собирает температуру, влажность и показания счетчиков, публикует данные в BLE advertising и дает быстрый USB-доступ для диагностики через браузер.
Стек TPlung
CH592
Канал данных
DS18x20 / HR202 / термистор -> BLE ADV -> USB Live
ADV форматы
Kompius / Home Assistant v2
USB Serial AT-команды
atXXXX
Питание
USB / батарейка
Live страница
Открыть Web Serial
8
1-Wire температурных каналов
HR202
влажность и термисторный канал температуры
4
T1/T2 с двух счетчиков Энергомера CE308 для Home Assistant
2
формата BLE advertising
12 Мбит/с
USB Full-Speed, режим CH340
USB / батарейка
автономно до нескольких лет (FANSO 14505 3.6V)
Где применять
Варианты использования TPlung
TPlung удобно ставить там, где датчики должны жить рядом с объектом, а данные нужно получать без отдельного дисплея: через BLE, USB Live, роутер или Home Assistant.
Домовой мониторинг
Несколько каналов температуры для комнат, улицы, отопления и технических зон с локальными именами устройств и каналов.
до 8 каналов
имена датчиков
тренды
Учет электроэнергии
Съем T1/T2 с двух счетчиков Энергомера CE308, передача показаний в BLE advertising, MQTT и ежедневные отчеты.
2 счетчика
T1/T2
CSV/отчеты
USB-шлюз для роутера или сервера
USB-донгл принимает BLE payload, роутер или мини-сервер публикует данные в MQTT и передает их в Home Assistant.
USB Live
MQTT
Home Assistant
Для эстетов теплового комфорта
Температурный профиль квартиры
Один 1-Wire шлейф с 4-5 DS18x20 превращает TPlung в диагностический профиль комнаты: видно холодный пол, перегрев под потолком, продувание окна и работу батареи отопления по разнице между точками. Для тех, кому "в комнате 23 C" уже недостаточно.
пол-потолок
окно-комната
батарея-комната
остывание при проветривании
T0 пол
T1 рабочая зона
T2 уровень головы
T3 окно
T4 батарея
Что умеет TPlung
Функциональные возможности
Температура DS18x20
Поддержка до восьми 1-Wire датчиков ds18s20 (паразитное питание), автозамер по периоду, публикация выбранных каналов и сохранение привязки адресов.
1-Wire
до 8 каналов
ADV flags
HR202 и термистор
HR202 снимает влажность, термистор дает температурный канал, а пороги с задержками позволяют формировать сигнальные состояния.
HR202
термистор
пороги
Счетчики Энергомера CE308
Съем показаний с двух счетчиков Энергомера CE308: тарифные зоны T1/T2 передаются в advertising для мгновенного доступа из Home Assistant, а в USB-сценарии результаты чтения отдаются строкой JSON.
2 счетчика
T1/T2
JSON over USB
Home Assistant
BLE advertising
Два рабочих формата: Kompius и Home Assistant v2, настройка интервалов AdvMin/AdvMax и мощности TX.
Kompius
Home Assistant v2
TX power
USB диагностика
USB в режиме CH340 передает сырые BLE пакеты TPlung и принимает команды сканирования для Web Serial панели.
USB bulk
Web Serial
live scan
Энергосбережение
Автоизмерения, time limited режимы, long sleep профили и отключение USB-линий при отсутствии хоста рассчитаны на питание от USB или батарейки до нескольких лет (Li-SOCl2 FANSO 14505 3.6V).
long sleep
FANSO 14505
time limit
USB off

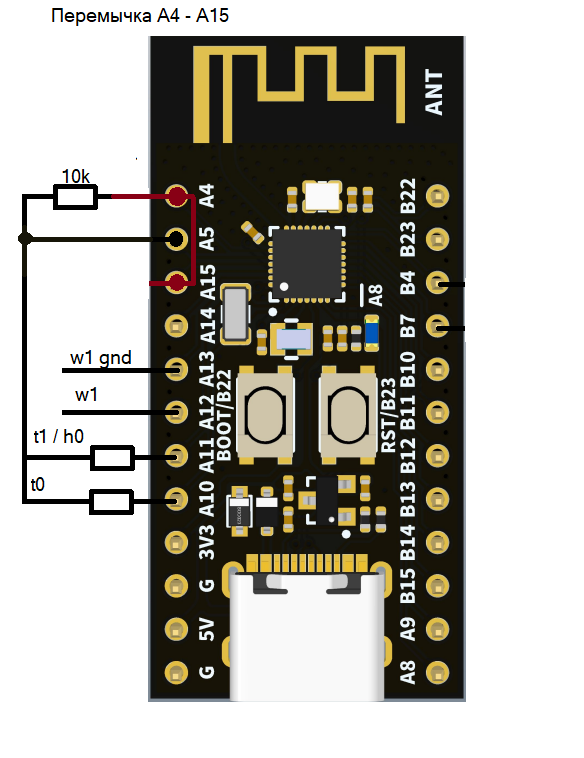

Подключение и настройка
Схема датчиков и USB-конфигурация донгла
На этой странице собрана базовая схема подключения 1-Wire, HR202 и термисторного канала, а также сценарий настройки TPlung через USB без дополнительного программатора.
1-Wire DS18x20
Линия W1 подключается к входу w1, общий провод - к w1 gnd. Для 1-Wire предусмотрен подтягивающий резистор 10k.
HR202 и термистор
Каналы h0/t1 и t0 используются для влажности HR202 и температурного термисторного входа.
Перемычка A4-A15
A4 соединяется с A15, а резистор 10k ставится между линией A4/A15 и A5 (GND).
Настройка через USB
Настройки firmware либо через BLE-характеристику, либо через USB.
Поток данных
Измерения превращаются в понятную телеметрию
TPlung упаковывает значения в BLE payload: RSSI, батарея, время пакета, температура, влажность и показания счетчиков Энергомера CE308 доступны внешним коллекторам и браузерному Live-экрану.
01
Измерение
DS18x20, HR202/термистор и Энергомера CE308 обновляют внутренние структуры данных.
02
Упаковка
Флаги присутствия позволяют передавать только активные каналы и укладываться в BLE advertising.
03
Публикация
Kompius и Home Assistant v2 форматы отдают данные в advert/scan response, USB канал помогает видеть то же самое live.
Сценарий для роутеров
TPlung как USB-донгл для Keenetic/Entware/RPi/OPi
TPlung можно использовать как донгл для Wi-Fi роутеров Keenetic: роутер получает поток телеметрии, публикует значения в MQTT брокер и отправляет ежедневные отчеты на e-mail.
Ежедневные отчеты на почту
На стороне Keenetic запускаются скрипты отчетности по расписанию (cron): формируются сводки и графики, которые отправляются на заданный e-mail адрес один раз в сутки.
Публикация в MQTT брокер
Данные TPlung прокидываются в MQTT топики роутера и доступны локальному/внешнему брокеру для Home Assistant, Node-RED и других систем автоматизации.
Что еще дает связка
Локальный архив измерений на USB-накопителе, автоматический старт после перезагрузки роутера и удаленная настройка параметров через MQTT топики supervise или через файлы конфигурации на разделенном ресурсе SMB.
Интеграции
Интерфейсы TPlung
Kompius ADV
Собственный manufacturer payload с RTC, блоками HR202, DS18x20 и отдельным scan response для Энергомера CE308.
Home Assistant v2
BLE service data UUID 0x181A с temperature, humidity, voltage, battery и energy значениями.
TPlung Live
Отдельная Web Serial страница управляет TPlung через AT-команды (atXXXX) и показывает найденные устройства карточками.
Настроить TPlung
Отдельная страница для настройки firmware через USB, карта групп настроек.
Приложение RuStore
Мобильное приложение TPlung доступно в RuStore: страница приложения.
